指挥中心是7×24小时不间断运行的核心场所，供电系统的稳定性直接关系到值班调度和应急指挥的可靠性。一个典型的指挥中心控制台，每个席位可能连接3到6台显示器、1到2台主机、电话、对讲机充电座、台灯等设备，总用电负荷不小。如果电源分配不合理、线缆敷设不规范，轻则设备重启、数据丢失，重则引发火灾和安全事故。PDU（电源分配单元）作为控制台供电的核心组件，其选型和布置必须科学规划。本文从PDU类型、配电方案、UPS配合、线缆规格、接地防雷、线缆管理等方面，系统讲解指挥中心控制台电源配电与线缆安全设计要点。

一、PDU是什么？指挥中心为什么需要专用PDU

PDU（Power Distribution Unit，电源分配单元）是一种专门为机房、指挥中心等场景设计的电源插座排。与普通家用插线板不同，PDU通常采用金属外壳、标准机架式安装，具有更可靠的连接方式、更高的负载能力和完善的保护功能。

指挥中心使用PDU的原因主要有：

1. 安全可靠：PDU采用国标五孔插座、铜条一体连接、阻燃外壳，避免普通插线板接触不良、发热、过载等安全隐患。

2. 安装规范：PDU可以标准安装在控制台柜体内的立柱上（19英寸机架），不占桌面空间，电源线缆从柜内走线，整洁有序。

3. 功能丰富：中高端PDU带过载保护、防雷滤波、电流电压显示、远程监控等功能，可实时掌握用电状态。

4. 容量充足：指挥中心每个席位的设备总功率可能达到1000到2000瓦，普通插线板额定功率通常仅2500瓦且余量不足，专业PDU可以根据需求选择16A、32A规格。

二、PDU的主要类型与选型要点

指挥中心使用的PDU按功能从简单到智能，主要分为以下几类：

1. 基本型PDU：仅提供插座输出和过载保护，没有额外功能。适合预算有限、用电环境稳定的场景。插座数量通常为8到12位，输入插头10A或16A。

2. 防雷滤波型PDU：在基本型基础上增加防雷模块和EMI滤波电路，可以抑制电网浪涌和电磁干扰，保护精密的显示设备和计算机。指挥中心强烈建议使用此类型。

3. 计量型PDU：带LED显示屏，可以实时显示电压、电流、功率和电能消耗。适合需要精细化管理用电成本的大型指挥中心。

4. 智能监控型PDU：支持网络远程监控每个插座的通断状态、 individually控制开关、告警推送等功能。适合对运维管理要求高的大型调度中心。

选型时需要关注的关键参数：

额定电流：根据每个席位的设备总功率计算。一般建议每个席位配置1个16A（3500W）输入的PDU，留有充足余量。

插座数量：每个席位3到6台设备，建议配置8到12位插座，预留2到4位备用。

插座制式：根据设备插头类型选择国标五孔、C13/C19（IEC标准，用于服务器和PDU互联）等。

安装方式：竖装（沿立柱垂直安装）或横装（在柜内水平安装），根据控制台内部空间选择。

三、配电方案设计与容量计算

指挥中心的配电设计不是简单地把PDU接上插座就完事，需要从整个机房的配电系统出发统一规划：

1. 负荷计算：统计每个席位的所有设备功率（显示器约50到150瓦/台、主机约200到500瓦/台、其他设备约100到300瓦），乘以席位数，再加上大屏、空调、照明等公共负荷，得出总用电负荷。一般指挥中心总负荷在10到50千瓦之间。

2. 双路供电：重要指挥中心建议采用双路市电供电（来自不同变压器或不同母线段），自动切换。两路电源分别接到不同的PDU上，关键设备（如主机、大屏）使用双电源同时接入两路PDU。

3. 分路控制：每个席位的PDU由独立的空气开关控制，方便故障定位和断电维护，不至于一个席位的问题影响整个指挥中心。

4. 线缆线径：根据总电流选择电源线径。16A回路建议使用2.5平方毫米铜线，32A回路使用4平方毫米铜线，63A以上使用6平方毫米以上铜线。

四、UPS不间断电源的配合

指挥中心不能因市电突然中断而停止工作，UPS（不间断电源）是必备的保障设施：

UPS容量计算：根据指挥中心需要由UPS供电的设备总功率选择UPS容量。一般UPS负载率不宜超过额定容量的70%。例如需要保障的设备总功率为20千瓦，应选择30千瓦以上的UPS。

后备时间：UPS后备时间一般配置30分钟到2小时，足以支撑柴油发电机启动或正常保存数据、有序停机。如果需要更长时间，需要增配电池组。

供电路径：市电→UPS→配电柜→各席位PDU→设备。大屏、服务器、网络设备等关键负载必须经过UPS；非关键负载（如照明、空调）可不经UPS直接接市电。

STS静态切换开关：双路供电的重要指挥中心，在两路市电之间配置STS（静态切换开关），毫秒级切换，避免任何断电间隙。

五、接地与防雷安全

指挥中心的电气安全中，接地和防雷是不可忽视的环节：

联合接地：指挥中心应采用联合接地方式，将设备保护接地、交流工作接地、直流工作接地、防雷接地、屏蔽接地等连接到同一个接地网，接地电阻不大于1欧姆。

等电位连接：控制台的金属柜体、PDU外壳、桥架、金属管等都应通过等电位端子连接到接地排，消除电位差，防止触电和干扰。

三级防雷：第一级在建筑总配电柜（8/20微秒波形，100千安以上），第二级在楼层配电箱（40千安），第三级在PDU前端或PDU内置防雷模块（10千安），逐级保护。

漏电保护：每路配电回路应配置漏电保护器（30毫安，0.1秒动作），防止人身触电。

六、线缆管理规范

控制台内线缆繁多，如果管理不善，不仅影响美观和散热，还会带来安全隐患：

强弱电分离：电源线（强电）和网线/视频线（弱电）应分开走线，间距不小于200毫米，避免电磁干扰。在控制台内部分别设置强线槽和弱线槽。

线缆绑扎：所有线缆用魔术贴或扎带整齐绑扎，每隔300毫米绑扎一次。不要用扎带过紧束缚线缆，留出散热余量。

标签标识：每根线缆两端都应贴上标签，标明线缆编号、起止设备，方便维护和故障排查。

预留余量：线缆长度应预留1到2米的余量，方便设备移动和维护更换。

远离热源：线缆不得靠近发热元件（如PDU外壳、变压器），防止绝缘层老化。

七、优盾控制台的电源与线缆集成设计

江苏优盾通信实业有限公司13年专注指挥中心控制台制造，在电源配电和线缆管理方面有成熟的集成方案：

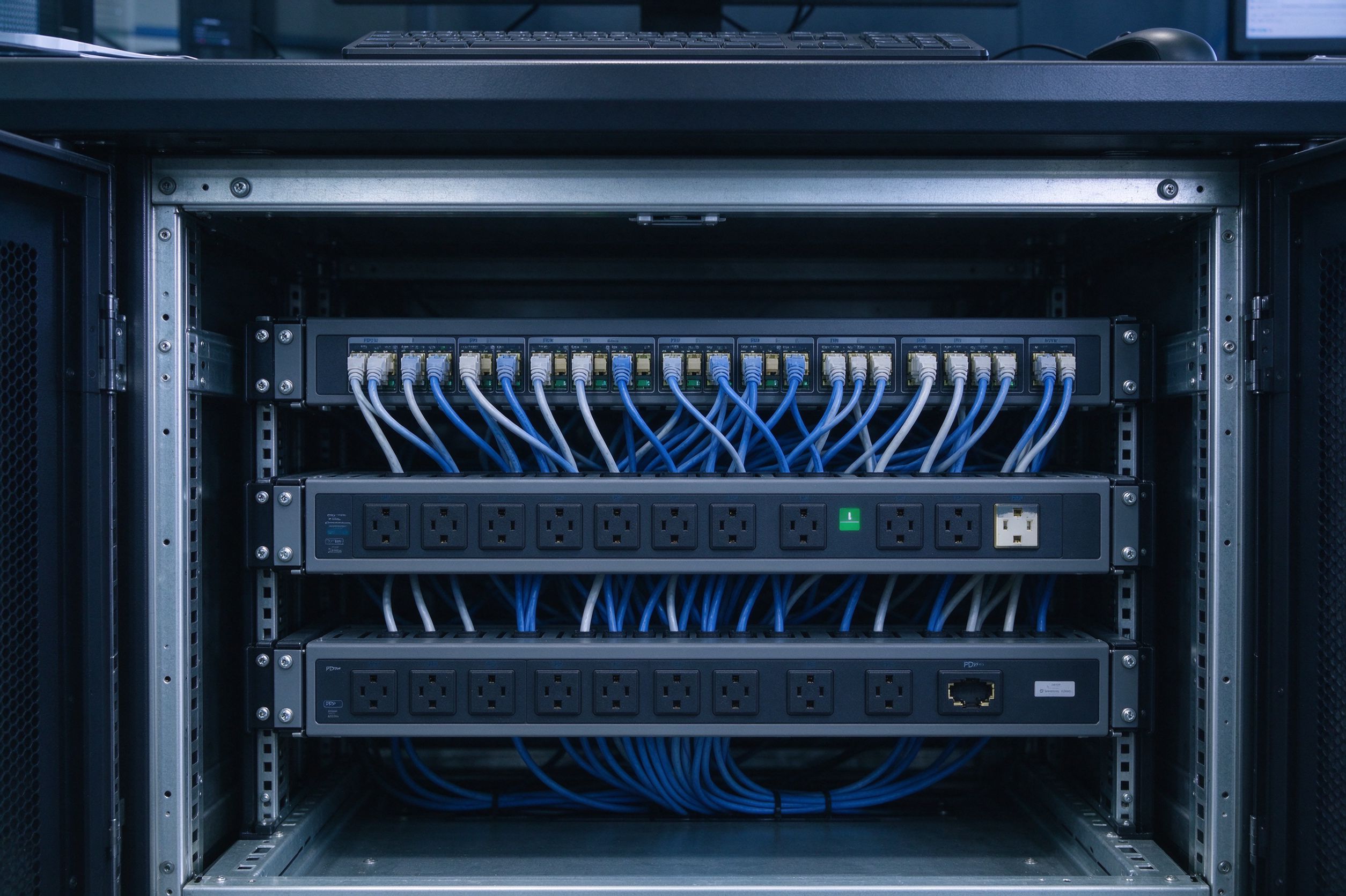

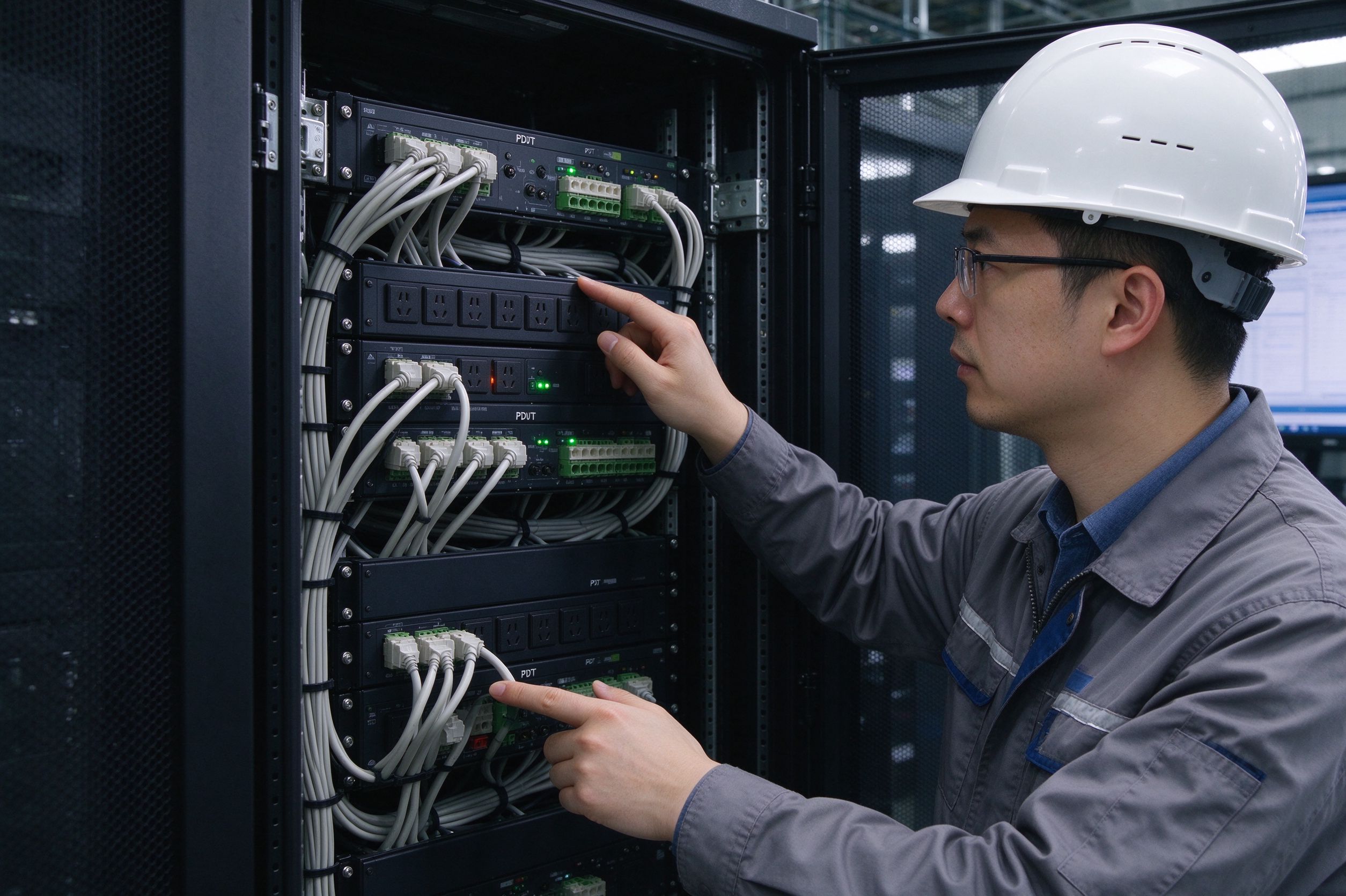

内置PDU安装位：UD-V660、UD-V910、UD-V880、UD-E075全系列控制台柜体内预留标准19英寸立柱安装位，可直接安装机架式PDU，即装即用。

强弱电分离线槽：控制台内部设计独立的强电和弱电线槽，从桌面穿孔到柜内PDU和理线架，全程分离走线。

桌面穿线孔：每个席位位置预留直径60到80毫米的圆形穿线孔，配毛刷密封圈，线缆穿过时防尘美观。

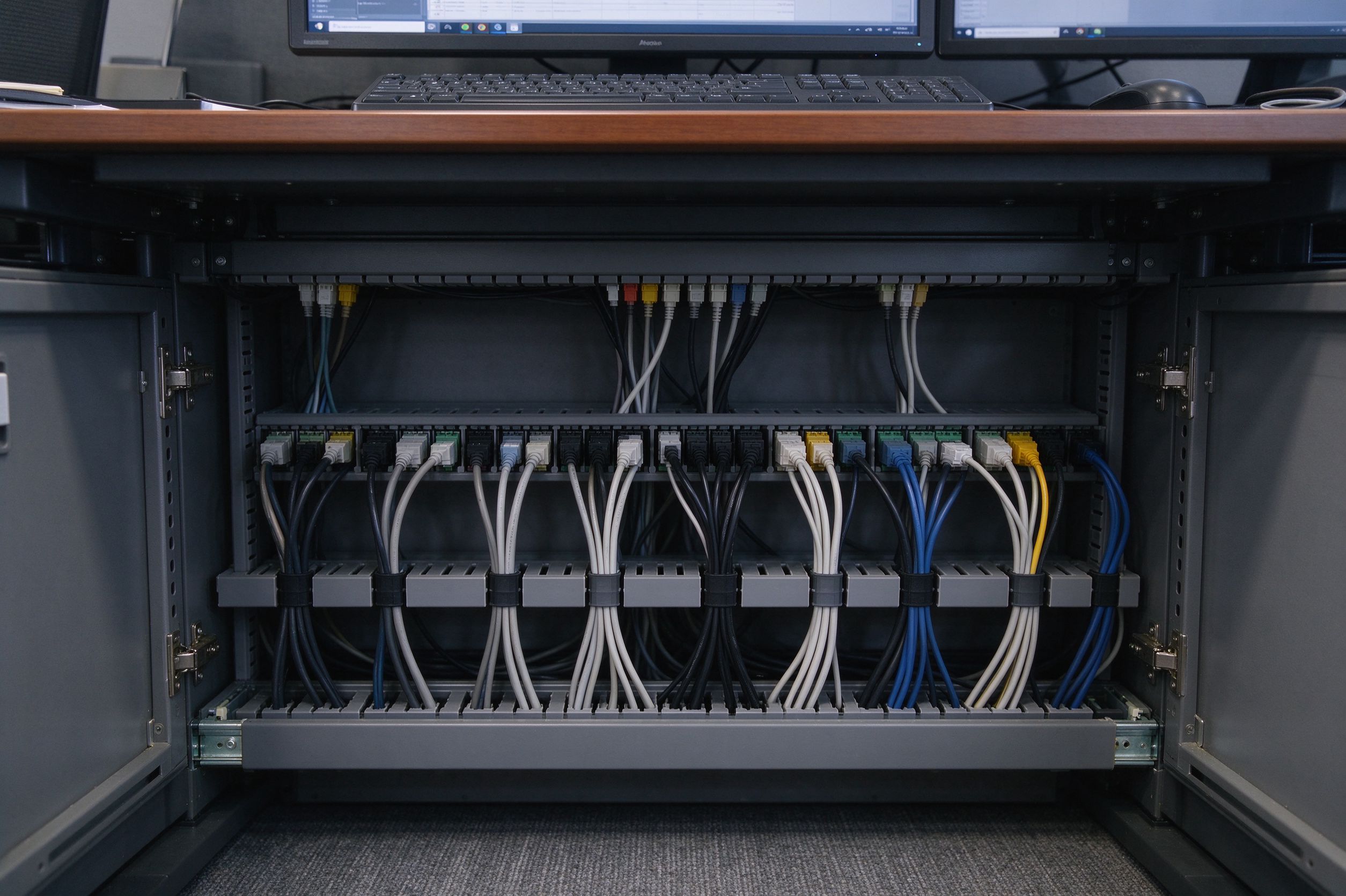

理线架与线缆管理：柜内标配金属理线架和扎带固定点，线缆绑扎位置标准化。

安全保护：柜体门板带锁，非授权人员无法接触内部电源和线缆；门板开孔通风，保证PDU和设备散热。

八、日常维护与安全检查

电源与线缆系统不是一次性建设就完事，需要定期维护：

每月检查：目视检查PDU有无异响、发热、焦糊味；线缆有无破损、挤压；插座插头有无松动。

每季度检查：用红外测温仪检测PDU各插座和线缆接头温度，发现异常温升及时处理；检查漏电保护器测试按钮是否正常动作。

每年检查：由专业电工进行接地电阻测试、绝缘电阻测试、UPS电池放电测试、防雷模块检查。

禁止行为：严禁在PDU上私拉乱接、严禁超载使用、严禁用水冲洗电气设备、严禁在柜内堆放杂物影响散热。

结语

PDU电源配电与线缆安全是指挥中心控制台系统的"血液循环"，看似不起眼，却直接影响整个指挥中心的稳定运行和安全。一个合格的电源与线缆方案应该做到：PDU选型匹配设备负荷、双路供电加UPS保障不间断运行、强弱电分离走线、接地防雷完善、线缆管理整洁规范。江苏优盾通信实业有限公司在控制台设计阶段就会充分考虑电源和线缆需求，提供从PDU安装位到线槽、理线架的完整集成方案，并配合客户的电气设计方完成配电规划。如果您正在规划新建或升级指挥中心，欢迎联系我们获取电源与线缆系统的专业建议。
